1、监测必要性分析

洁净室环境监测的原因在于确保洁净室的环境条件符合特定要求，这对于保障产品质量、人员健康、设备正常运行以及符合相关法规标准至关重要。洁净室的主要功能是控制空气中的尘埃、微生物等污染物，通过监测可以及时发现并处理洁净室中的污染物，确保产品在生产过程中不受外界污染。同时，洁净室中的设备通常对环境要求严格，监测可以及时发现设备运行中的问题，从而及时进行调整和维护，延长设备的使用寿命。此外，洁净室环境的稳定性直接影响生产效率，通过监测可以及时发现并解决影响生产效率的问题，提高生产效率，降低生产成本。

首先，有助于保证产品质量，降低缺陷率。在制药、半导体制造等行业，洁净室的核心作用是控制污染物，而监测则是验证其有效性的唯一方式。通过定期监测，可以及时发现环境异常，调整空调系统、更换高效过滤器，确保生产环境稳定，减少不良品率。

其次，监测有助于风险控制，预防污染与交叉感染。洁净室污染可能来源于人员、设备、物料或空调系统，而监测能帮助识别潜在风险，通过实时监测和定期检测，可提前预警，降低生产风险。

此外，监测还有助于合规性要求，满足行业标准与法规。洁净室检测的首要任务是确保环境参数符合国际、国家及行业标准，避免因违规操作导致的法律风险和经济损失。

2、适用领域

在制药行业，洁净环境对于药品生产至关重要，监测设备可以实时监测洁净室的环境状况，确保药品生产过程的洁净度和质量。

在电子行业，洁净环境对于防止尘埃和颗粒物的污染非常重要，监测设备可以实时监测洁净室的尘埃粒子浓度，确保电子产品的质量和可靠性。

在医院、精密加工、航空航天、食品生产等领域，洁净室环境监测设备也发挥着重要作用。具体来说，医院的手术室、病房和实验室等区域需要保持洁净环境，以防止细菌和病原体的传播。

在精密加工行业如半导体制造和光学仪器制造等领域需要保持洁净环境以确保产品的质量和性能。

在航空航天领域需要保持洁净环境以确保航空器和航天器的制造和维护过程符合要求。

在食品加工领域行业，生产过程中需要保持洁净环境以防止细菌和污染物的污染。

3、洁净室环境监测系统

洁净室环境在线监测系统是我司自主研发用于洁净环境实时监测的产品系列，该系统采用自主开发的上位机软件，与自主研发生产的在线式粒子计数器、浮游菌采样器相结合，并兼容国内外先进的风速、压差、温湿度、真空泵等传感器，以实现对洁净环境多种类型数据的精准采集与监测。

运用标准的综合布点方案，借助 RS485 总线通讯方式，与各个点位的下位机进行通讯，达成对各个点位数据的实时采集，再通过软件核心算法对数据进行实时分析与显示，满足对洁净环境 24 小时不间断监测的需求，显著提升了洁净环境的监测质量与水平。

该系统符合GB50073-2013、ISO14644、GB/T16292-2010等相关标准，可根据实际需求进行定制化开发。洁净室环境在线监测系统平台具备实时数据显示、数据查询、数据曲线、报警管理、设备管理、用户权限管理等功能。采用 Web 网页端形式登录，支持多用户同时登录，此外还支持通过手机 APP 随时随地查看，可对数据进行远距离传送与集中显示，具有扩展性高、稳定性好、数据可靠等特性。

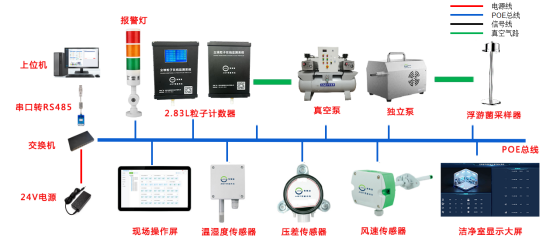

【系统整体架构图】

4、2.83L尘埃粒子计数器

4.1 产品简介

该款尘埃粒子计数器是一款专门应用于洁净环境的洁净度监控和微粒子计数检测等领域的精密测试仪器。可视化设计使得操作者能够便捷地进行校准和调试，极大地提升了使用体验。其次，仪器在稳定性方面表现出色，能够在长时间运行中保持稳定的测量性能。此外，测量精度高也是其一大亮点，能够为用户提供可靠的数据支持。在体积和重量方面，该仪器设计紧凑，体积小巧，重量轻便，便于携带和安装，不会给使用者带来额外的负担。

安装过程也非常简便，无需复杂的操作即可快速投入使用。被广泛应用于多个洁净场景，包括但不限于医药生产厂、电子制造厂、医院手术室、航空航天领域、精密加工车间以及食品行业等。在这些环境中，该仪器能够有效监控空气洁净度，确保生产和工作环境的卫生和安全，为各类高标准洁净环境提供了强有力的技术保障。

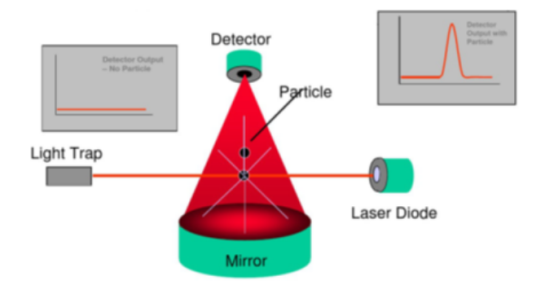

4.2 工作原理

基于光散射原理作为其核心理论基础，这一原理利用光与尘埃粒子相互作用时产生的散射现象，空气中的尘埃粒子在光照射下发生散射，散射光的强度随粒子的表面积增加而增大，根据测定的散射光强度推知粒子的大小。

结合先进的光电传感技术，融合高灵敏度的光电探测器和精密的信号处理算法，能够高效、准确地实现对尘埃粒子粒径的精确检测。同时，该技术还能够对粒子数量进行准确计数，通过高精度的计数算法和实时数据处理能力，确保在复杂环境中也能准确统计尘埃粒子的数量。

4.3 产品特点

l 高精度传感器，计数准确，性能卓越，符合JJF1190-2008规范；

l 支持拓展成0.3um、0.5um、1um 、3um、5um、10um 6个粒径档监测；

l 2.4寸智能触摸屏，快速响应、人机交互，实时显示监测数据；

l 支持根据要求进行定制化显示界面；

l 仪器内置真空源，震动小、噪音低、性能稳定；

l 支持在屏幕上直接自行设定仪器地址，便于现场替换；

l 屏幕数据报警，带流量传感器实时监测流量并对流量进行实时自调节；

l 采用日本进口半导体激光源，寿命大于30000小时（需每年标定）；

l RS485通讯，支持ModbusRTU协议，支持定制化通讯协议；

l 可增加无线天线，升级为无线传输方式（选配）；

l 支持智能物联，远程启动，提高洁净度监测质量。

4.4 产品参数

4.5 安装方式

仪器在安装及使用时，需确保进、出风口的空气流通顺畅，以避免在使用过程中灰尘沉积于敏感器件表面，进而影响传感器的测试准确性。仪器配备有壁挂安装贴片与膨胀螺丝，建议采用壁挂安装的方式。

5、洁净室环境在线监测系统平台

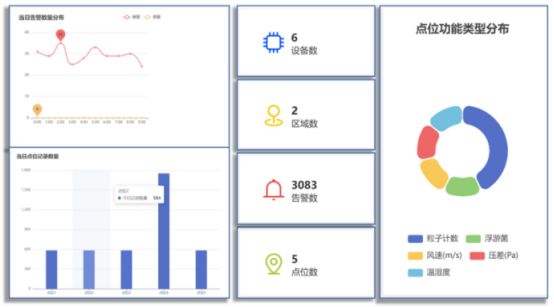

5.1 工作台概览

全面的系统配置概览图，包括设备数、区域数、点位数、功能类型分布，方便参观人员快速了解监控系统。实时统计当日点位记录数量，实时记录当日告警数量分布。

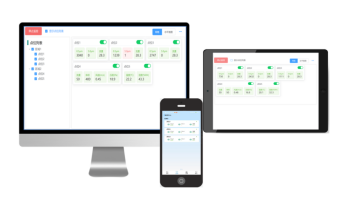

5.2 数据监控

支持各个设备单独启停，互无干扰支持点位显示/隐藏实时的点位状态展示设备状态实时更新。不同状态对应不同的背景颜色，包括离线、待机、正常运行、预警、报警，支持PC、平板、手机等多平台监控。

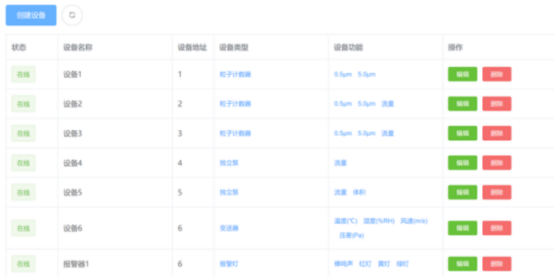

5.3 设备管理

提供完善的设备管理功能，所有设备统一接入，无需昂贵的定制开发，帮助您在线管理各种各样的物联网设备。支持对接标准物联网协议(Modbus TCP、

Modbus Rtu、MQTT、COAP)等，解决工业数据协议多样化，通讯机制多样化的问题，保障数据采集能力。

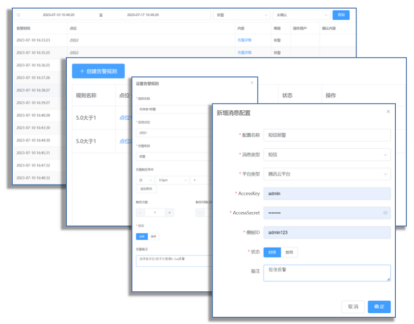

5.4 报警管理

针对不同点位进行快捷的多条件设置，让告警通知更加有效。支持短信，邮件，手机APP通知，并且可自定义通知模板。

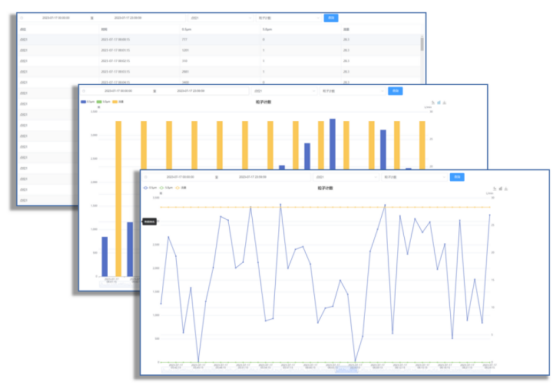

5.5 数据管理

支持根据条件(时间/点位/类型)数据筛选查询，支持数据导出pdf/Excel等多种格式，支持数据打印。支持折线图，柱状图查询，支持根据条件(时间/点位/类型)数据筛选查询支持图表缩放，支持曲线显示/隐藏。

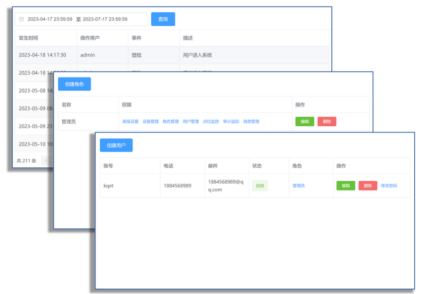

5.6 权限管理

自定义权限组角色，自定义分组权限自由创建用户，支持增删改查用户信息，支持根据时间条件查询日志支持日志信息导出/打印。

6、数据看板

通过数据看板，可以将采集到的数据进行实时显示，让相关人员能够直观的看到现场洁净环境的情况，做到了数据信息目视化，信息传递快捷化，工序过程透明化，据此提高生产组织效率。当现场产生报警时，除了通过现场报警灯进行报警，工作人员能第一时间观察数据看板，看到报警点位的具体数据，并据此及时的消除报警。

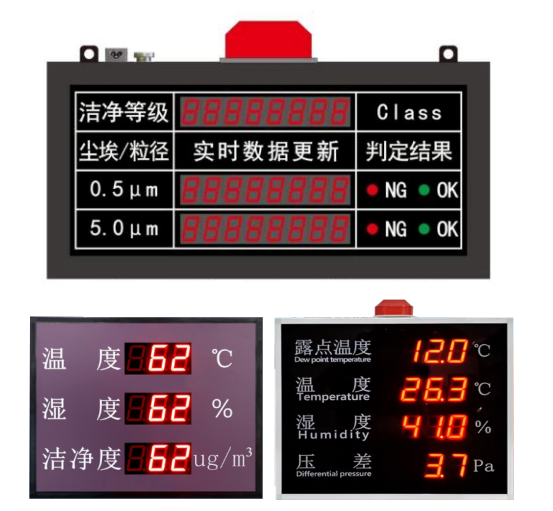

6.1 LED显示屏数据看板

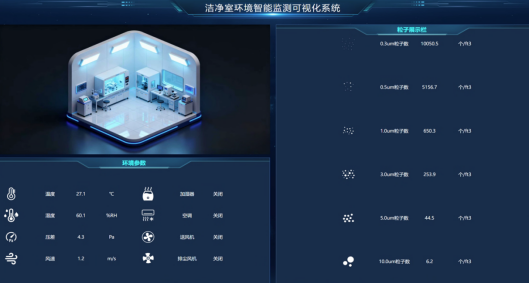

6.2 液晶大屏数据看板

6.3 数据看板安装方式
