产品介绍

城市内涝地埋式积水监测系统是一个综合利用计算机网络技术、数据库技术、通信技术、新型传感技术等构成的系统，以物联网技术为支撑，集"省能感知、智能服务”为一体，建设智能监测体系。提高调控能力，为保障人民生命、财产安全等提供技术手段。该系统由地埋式积水监测主站、LORA地埋式积水况点以及综合环境监控云平台组成，主要为城市道路、地面、隧道、立交柄等容易积水的场合提供实时监测及预警服务。

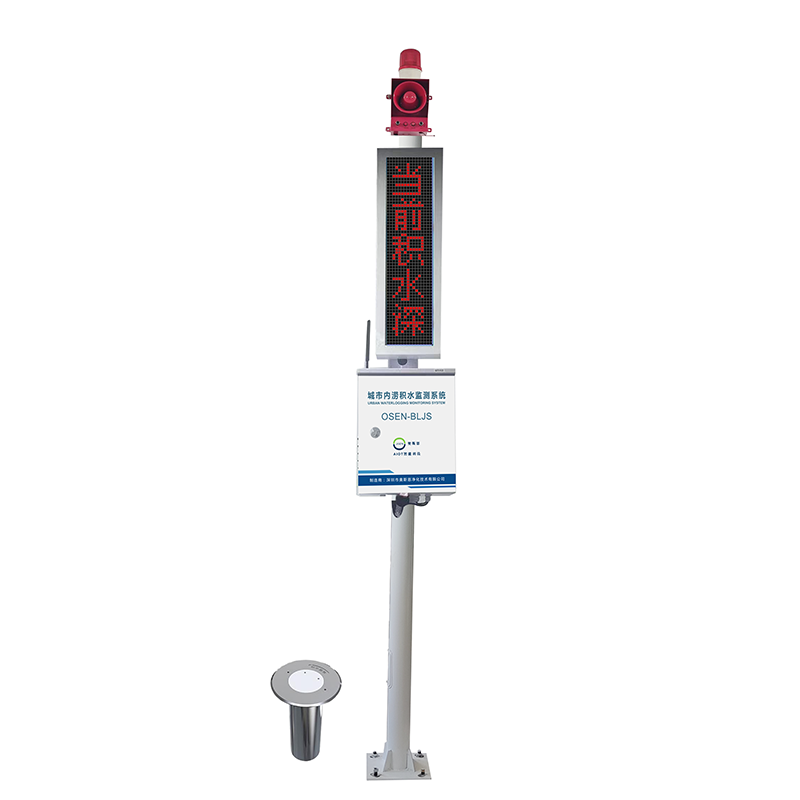

系统采用高度集成的一体化设备积水监测站，实时监双城区各低洼路段的积水位并实现自动报警，通过整合各监测点数据，掌握整个城区内涝状况，并及时进行排水调度。市政管理部门可借助该系统做到常监测、早预警、早准备，对可能因暴雨出现洪涝的地方进行相应的处理，减少城市内捞发生的几率，同时对水位上升区域的群众做好预警工作。交通管理部门可通过该系统获取各路段的实时积水水位，并借助广播、电视等媒体为广大群众提供出行指南，避免人员、车辆误入深水路段，减少群众的经济损失、保障群众人身安全。

本系统施工部署非常简便，细节考虑周到，扩容方便。系统采用LORA信号传输方式将采集到的水位信号传输至环境监控云平台，无距离限制，还避免了款设线路的麻烦，监控管理平台也非常人性化。界面友好、操作简单、功能全面。

地埋式积水监测传感器

地埋式积水监测传感器由防水防腐304不锈钢外壳、水位检测模块（积水深度、积水状态）、LORA无线通讯模块、内置理亚电池等组成。采用液介式超声波传感器，利用测量声波从发射至接收的时间间隔，结合补偿后的声波波速得到声波传输距离，根据安装好的测点从发射出超声波到接收到水面回波的时间差，即可获得当前液位高度。

内置高精度传感器，测量分辨率高、可达1mm，误差小，性能可靠；IP68防水等级，可常年工作于室外复杂环境，不惧淋雨室外；

自带大容量理亚电池，工作时间长，无积水的情况下，可连续工作5年；体积小、功耗低、抗干扰能力强，外观小巧精致，方便施工；

可多个测点同时采集数据到主机端。

产品特点

（1）监测设备核心传感器均使用高精度传感器，测量范围广，准确度高，确保产品具备优异的可靠性、高 精度和稳定性。 支持多平台远程管理，城市内涝地埋式积水监测系统支持电脑网页端、手机APP、微信小程序、微信 公众号等多种方式进行数据查看和远程管理。

（2）应用范围广，该系统即可用于河道、灌溉、地下排水管道网等为城市排水工作提供数据支持，也可以 用于路口低洼、下穿桥、立交桥、桥洞、隧道等地为人们出行安全提供保障；还可以用于地下车库预 防洪灾灾害，保护人们的财产安全，保障社会经济效益。

（3）采用高性能的工业级LoRa传输终端，利用LoRa网络为用户提供无线数据传输功能，以嵌入式实时操作 系统为软件支撑平台，低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗。 可同时与有效通信距离范围内的32个地埋式积水测点进行无线远距离通信，通信上避免了信号传输过程 中终点节点之间的相互干扰，又避免传统无线设备通信传输距离过短、穿透性不足的问题，实现低功耗 和远距离的兼容。

（4）支持设置超标阀值、智能联动，可通过城市内涝防洪参数，可以提前判断内涝汛情的到来，联动现场 LED、报警灯进行安全出行提醒，且可以联动现场排水设备开启进行及时排水，避免和延缓城市内涝 的发生。 天气预报功能，可根据具体城市位置，实时显示天气预报信息。

（5）系统支持设备实时定位，可在云平台GIS地图中查看每个监测点位的安装点位，当数据异常或数据超限 时，可进行报警显示，方便快速找出异常设备，及时处理便于后期维护与管理。

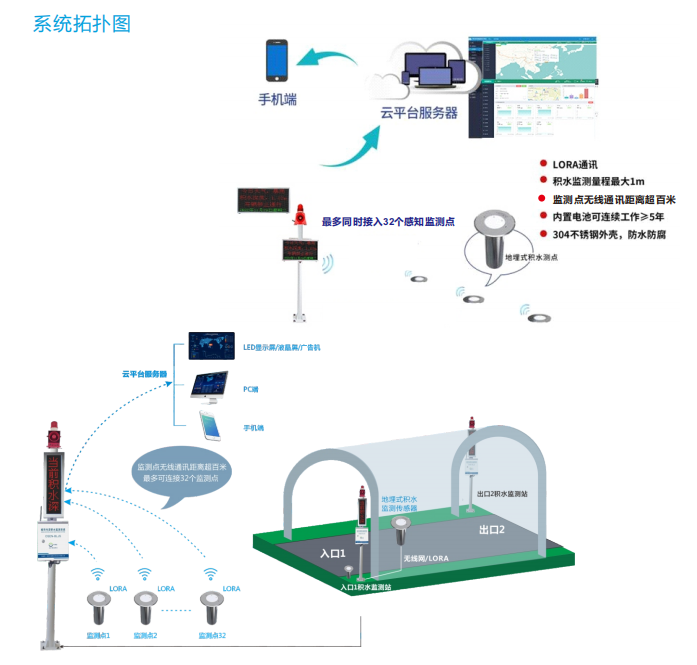

系统拓扑图

技术参数
